ロボットを動かそう

90度ターン

 ロボットは、左右モータを同じ速度で逆方向に回転させるとその場回転します。


その場回転

 その場回転をするときは、ロボット車軸の中点を中心とする円の上を車輪が通ります。90度方向転換をするには、90度方向転換する分の車輪が動いた時点で車輪を停止させれば、方向転換完了です。ステッピングモータを利用したときは、車輪の軌跡の長さからモータパルスを決定すれば、確実に90度回転できます。


ロボットの軌跡

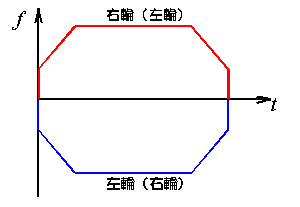

 その場回転するときも、モータを加減速運転すると、ロボットの動きが滑らかになります。ロボットの大きさと重さ、タイヤグリップを考慮して、加速レートの設定をしましょう。


車輪速度
