ソーラーパワーシステム

ソーラーチャージ&パワーコントローラ



太陽光発電コントローラ

ソーラーチャージ&パワーコントローラ
Model No.F0410  New

■特徴

  • 太陽光発電用バッテリー充放電コントローラ
  • 300W(DC12V)/600W(DC24V)/1200W(DC48V)の太陽電池に対応可能
  • RS232CまたはRS485による通信でパソコンやデータ表示器との連携が可能
  • 太陽光の発電量低下で夜間を自動検知。EEスイッチやタイマーを用意せずに街路灯を構成できます
  • 温度センサー、人体検知センサーなど外部センサーと連動した防犯用警告あるいは自動照明が可能(オプション対応)
  • 過充電、過放電、逆流防止、雷サージなど安全保護回路内蔵

■用途

  • 山小屋あるいはアウトドア関連での商用電源の代用あるいは補助電力用
  • 一般家庭での常夜灯、庭園灯、侵入防止、非常時電力用
  • 公園、公共施設での保安照明、歩道案内照明、トイレ臭気ファン用
  • 園芸施設内での育苗温度、照明など環境コントロール用
  • 災害誘導用道路、案内板、施設の照明用
  • 郊外駅や学校など通勤、通学道路の保安照明用
  • 雨量、風向、風速、温度など無人観測機器の電力用
  • アマチュア無線機、ラジコンバッテリー充電用

■定格仕様

  • 最大入出力電流   25A
  • システム電圧    12/24/48V(出荷時に設定)
  • 適用ソーラー電圧
              12V系:13.8〜22V
              24V系:27.6〜44V
              48V系:55.2〜88V
  • 適合バッテリー   鉛シール蓄電池
  • 日没後の出力時間を変更可能(1〜15時間、連続運転)
  • LED動作モニタ表示
  • RS232C通信機能(RS485はオプション)
  • 外部センサーと連動制御可能
  • 過電流、過放電、逆流防止、雷サージ対策
  • W180・H110・D43

PDF版カタログ
外観図



F0410



エネルギー効率よく利用するためには独立電源向けの太陽電池との組合せをおすすめします。

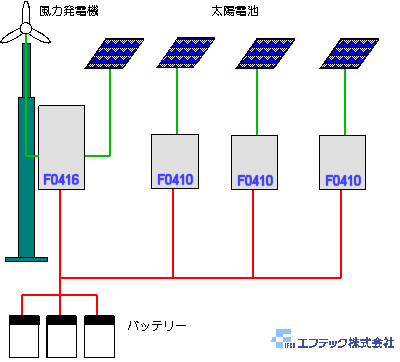

複数枚の太陽電池とコントローラを組み合わせたパラレル運転に対応しています。
複数台のF0410またはハイブリッドコントローラF0345F0416とF0410を組合わせると、より大きな電力でのバッテリーチャージが可能です。

パラレル運転例


パソコンアプリケーション

エコレーダー Basic版
Model No.F0345-MMRS/T

 ハイブリッドコントローラF0345、F0263、F0230が出力するデータをパソコンでログ&データ解析するためのWindowsアプリケーションです。ハイブリッドコントローラとRS232Cで接続したパソコン上で、ソーラーおよび風力発電機の発電、バッテリー充放電状況を数値とグラフでモニタします。

■特徴

  • ソーラーおよび風力発電機の発電電力、バッテリー電圧と充放電電力モニタ機能
  • 発電電圧と電流または発電電圧と電力の組合わせでのモニタも可能
  • モニタデータをファイルに自動保存するロガー機能付き
  • 24時間レーダーチャート
  • 発電状況を拡大表示する2次元グラフ
  • 1日ごとの発電電力を表に記録
  • Microsoft Windows 2000/XP/Vista/7 対応

■用途

  • 学校や科学館でのエコ学習用
  • 公園、官公庁舎など公共施設のでエコ発電啓蒙用
  • エコ発電個人ユーザーの発電データ観測用
  • エコ発電設備の評価用

  PDF版カタログ (2010.3)

エコレーダー画面

 大画面ディスプレーを用意すれば、7セグ表示器などを組合わせた表示ボードとは異なり、毎日の日照の変化や風のリズムが理解できる汎用性の高いモニタリングシステムを構築することが可能です。

F0230MMRS/T 接続例


Model No.F0345-MMRS/Tには、F0345コントローラ用パラメーター変更ツールが付属します
電力計F0287に接続可能ですが、F0287との組み合わせの場合は表示項目に制約があります

データロガー

データロガー
Model No.F0287-D/MMC

ハイブリッド電力計IIにMMCカードユニットを取り付けたデータロガーです。F0410/F0416/F0345などが出力する電力データをRS232C通信で受信し、メモリカードにCSV形式テキストファイルで記録します。カードを取り出せばパソコンの表計算ソフトを利用したデータ解析ができますので、設置場所にパソコンを置く必要がありません。省電力設計ですので、エコ発電システムに負担をかけない運用が可能です。

基本仕様:
 記録項目:電圧、電流、瞬時電力、積算電力
 記録間隔:1秒、1分、5分、10分、30分、1時間(選択式)

F0287-MMC
ロガーシステム
電子負荷

電子負荷装置
Model No.F0374

 余剰発電分のみを吸収してバッテリーを満充電付近レベルで保持する事を目的とするエコ発電に特化した電子負荷装置です。
 過充電、満充電による発電(充電)停止や発電データのゼロ表示を回避できます。
 過剰に消費せずに余剰電力分のみ吸収するので発電システムの実力評価が可能です。

基本仕様:
・12Vシリーズ 定格200W or 400W
・24Vシリーズ 定格300W or 600W
・48Vシリーズ 定格300W or 600W

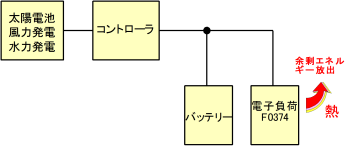

F0374system

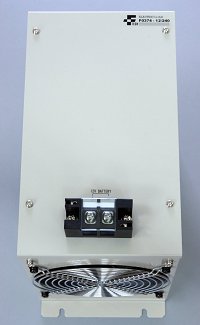

F0374

電源、測定器と組合せ動作試験、実験にお役立てください。
直流電源


 エコ発電システム
