エコシステム


エコ発電システム向け計測器&表示器

計測器

ハイブリッド電力計II

Model No.F0287

 直流回路用の電力計です。2chの測定回路を持ちますので、供給側と負荷側の2回路、設置向きの異なる太陽電池パネル2回路、太陽光発電と風力発電システムハイブリッドシステムなどでのデータ集積が可能です。

 ■特徴

  • 直流2ch電力計
  • 2CHの直流電圧と電流を測定。電力瞬時値、積算電力の測定データをLCD画面に表示
  • ワンチップマイコン搭載による小型、多機能高信頼設計
  • 既存の発電システムのモニタとして利用可能
  • RS232C通信やLANでデータ表示器やパソコンに測定結果を表示。遠隔地での監視に。
  • 時計機能を搭載。本体のフラッシュメモリに1日ごとの積算電力のデータ保存
  • メモリカードによるデータ集積にも対応(オプション)<F0287-MMC
  • アナログ出力機能により記録計によるデータ集積にも対応(オプション)
  • 風速計、温度計、日射計のデータ取り込み可能(オプション)
  • 3ch目の電力測定回路増設可能(オプション)
  • お客様ごとのご要望に対応したプログラムでの供給などOEM対応可能

 ■用途

  • 太陽光発電、風力発電システムの電力表示、データ集積、動作監視
  • 一般家庭および企業のシンボル用太陽光発電、風力発電システムなどの電力表示、データ集積
  • 公園や公共施設での啓蒙用太陽光発電、風力発電システムの電力表示、データ集積

  電源電圧:DC10~40V

    カタログ(2013.4)

F0287

F0287
20×4行のLCD画面


7セグ標示器F0399やマトリクスデータ表示器D0305と組合わせると、RS232CやLAN通信で離れた場所に測定データを表示可能です。

表示データは現在電力[W]のほか、電圧[V]、電流[A]、1日の積算[Wh]、運転開始からの積算[Wh]、積算値をCO2削減量・石油・森林面積に換算した値などの選択ができます。

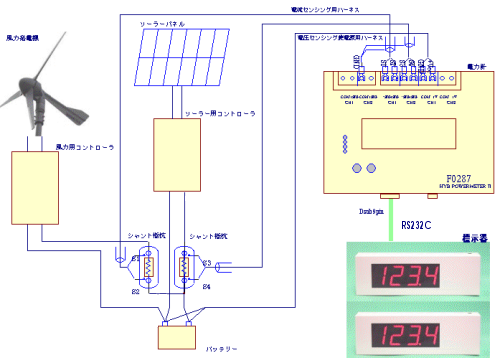

機器接続例(バッテリー充電電力の測定)
F0287システム例


<参考>有線RS232C通信の場合の通信距離:
規格上15m以内ですが、長距離用ケーブルを選定すれば倍以上の距離での通信が可能です。

無線やRS485、LANアダプタを利用した長距離通信システムも構築可能です。

ハイブリッド電力計II データロガー

Model No.F0287-MMC

ハイブリッド電力計IIにMMCカードユニットを取り付けたデータロガーです。測定結果をメモリカードにCSV形式テキストファイルで記録しますので、パソコンの表計算ソフトを利用したデータ解析ができます。省電力設計ですので、エコ発電システムに負担をかけない運用が可能です。

基本仕様:
 記録項目:電圧、電流、瞬時電力、積算電力
 記録間隔:1秒、1分、5分、10分、30分、1時間(選択式)

ハイブリッドコントローラF0416/F0345などが出力するデジタルデータをロギングするバージョンも製作可能です。

F0287-MMC



F0287-F0144B

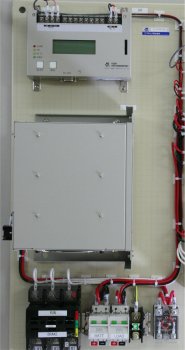

特注制御盤製作例

ソーラーパワーコントローラF0144BとF0287を組み合わせた太陽光発電による独立電源システム制御盤です。合計 約2kWの太陽電池モジュールとバッテリーを組み合わせたシステムです。






f0287system  f0287system

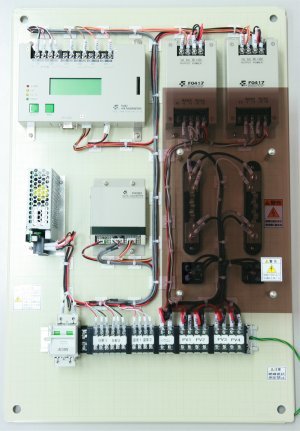

特注制御盤製作例

f0287system

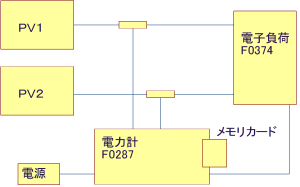

別々の条件で設置した2枚の太陽電池パネルの発電量をF0287を利用して比較するシステムです。

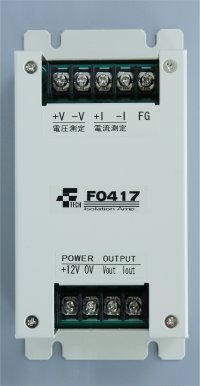

絶縁アンプ

アイソレーションアンプ

Model No.F0417
F0287で高電圧を測定する場合や測定回路を絶縁したい場合に使用するアイソレーションアンプです。
入力電圧を分圧すると同時に、電流測定用シャント抵抗の電圧降下を増幅し0-1Vまたは0-5Vに変換して出力します

F0417アイソレーションアンプ

表示器

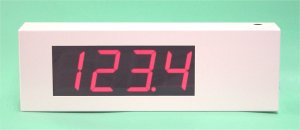

7セグデータ表示器

Model No.F0399

電力計の測定データを大きな数字で表示可能

詳しくはF0399紹介のページ

■特徴

  • ダイナミック点灯大型7セグメント表示器
  • F0283のモデルチェンジ版
  • 電源電圧DC11~36Vのワイドレンジ
  • ハイブリッドコントローラやハイブリッド電力計IIやパソコンから送られるデータを7セグに表示
  • 表示内容はRS232Cシリアル通信。エコ発電データ表示以外の用途にも対応。お客様のシステムに自在に組込可能
  • 1chのシルアルポートでもID機能で多数の表示器に個別のデータ表示が可能

■用途

  • エコ発電の発電電力、積算電力の表示
  • デジタル温度計
  • 待合室の待ち時間、待ち人数、工場等の生産数カウント表示



F0399
基板単体
F0283
40mm文字

F0399の取付け穴はF0283と同一です
F0283
6桁40mm文字(上)、4桁57mm文字(下)
※写真はF0283です

※基板形状での販売を基本にしております。

eco_system
システム例

7セグデータ表示器

Model No.F0283

モデルチェンジに伴い販売終了

■特徴

  • ハイブリッド電力計IIやパソコンから送られるデータを7セグに表示
  • ダイナミック点灯大型7セグメント表示器
  • 表示内容はRS232Cシリアル通信。エコ発電データ表示以外の用途にも対応。お客様のシステムに自在に組込可能
  • 1chのシルアルポートでもID機能で多数の表示器に個別のデータ表示が可能

■用途

  • エコ発電の発電電力、積算電力の表示
  • 待合室の待ち時間、待ち人数、工場等の生産数カウント表示

■仕様

パソコンやマイコン、シーケンサなどの一般的なRS232C機器(9600bps)と接続して利用可能です。

  カタログ

基板単体
F0283
6桁40mm文字(上)、4桁57mm文字(下)

F0283
3桁40mm文字

BOX加工例
F0283 57mm LED
57mm高LED

F0283 40mm LED
40mm高LED

7セグ風速データ表示器

Model No.F0352

■特徴

  • 風速データ表示用のLED表示器
  • ダイナミック点灯大型7セグメント表示器
  • 風向は8方位または16方位の表示が可能
  • データコンバータ「F0282」やハイブリッド電力計II「F0287」、パソコンから送られるデータを7セグに表示
  • 表示内容はRS232Cシリアル通信。
  • ID割当て機能でデェイジーチェーン接続による多数の表示器に個別のデータ表示が可能

■用途

  • エコ発電の風速表示
  • 待合室の待ち時間、待ち人数、工場等の生産数カウント表示 などに

■仕様

7セグ表示器の背面に制御用マイコンとドライバ回路を搭載しています。

F0282やF0287が測定した風向風速データを表示します。

文字高さ40mmまたは57mm2桁
標準LED色:赤 (緑、橙、青にも対応可能です。受注生産品)

電源電圧:DC12/24V(平均電流約0.1A)

 カタログ準備中

F0352
基板サイズ160×160mm
57mm 7セグ表示器



F0352
表示板イメージ

マトリクスデータ表示器

Model No.D0305

■特徴

  • 蛍光表示管を利用したデータ表示器
  • ハイブリッド電力計IIやパソコンから送られるデータを7セグに表示
  • RS232Cシルアル通信で発電データなどを表示
  • 文字や任意のイラストの表示も可能

■用途

  • 発電電力、積算電力の表示に
  • コマーシャル表示に

■仕様

有線通信タイプ:Model No.D0305-RS (通信ケーブル長標準15m以下)
無線通信タイプ:Model No.D0305-RC/RS (通信範囲見通し400m以下)

電源電圧:DC24V1A(ACアダプタ使用)

   カタログ

マトリクスデータ表示器

受注生産品


パソコンアプリケーション

エコレーダー Basic版

Model No.F0345-MMRS/T

 電力計が出力するデータをパソコンでログ&データ解析するためのWindowsアプリケーションです。電力計とRS232Cで接続したパソコン上で、ソーラーおよび風力発電機の発電状況を数値とグラフでモニタします。

■特徴

  • ソーラーおよび風力発電機の発電電力モニタ機能
  • モニタデータをファイルに自動保存するロガー機能付き
  • 24時間レーダーチャート
  • 発電状況を拡大表示する2次元グラフ
  • 1日ごとの発電電力を表に記録
  • Microsoft Windows 2000/XP 対応

■用途

  • 学校や科学館でのエコ学習用
  • 公園、官公庁舎など公共施設のでエコ発電啓蒙用
  • エコ発電個人ユーザーの発電データ観測用
  • エコ発電設備の評価用
エコレーダー画面

 大画面ディスプレーを用意すれば、7セグ表示器などを組合わせた表示ボードとは異なり、毎日の日照の変化や風のリズムが理解できる汎用性の高いモニタリングシステムを構築することが可能です。

F0230MMRS/T 接続例

F0287との組み合わせの場合はF0345/F0263に比べ表示項目に制約がありますのでご了承ください


信号変換

データコンバータ

Model No.F0282
Model No.F0288

■特徴

  • ハイブリッドコントローラからのデータを7セグ表示器やパソコンに分配(F0282,F0288)
  • 複数のハイブリッドコントローラからのデータを1chに集約(F0288)
  • 発電電圧、電流の瞬時値を電力累積やCO2削減量などにデータを換算して7セグ表示器に送信可能
  • 風速測定や温度計測に対応(オプション)
  • お客様ごとのシステムに合わせて対応します
F0282
F0282

F0288
F0288


データ表示器はハイブリッド電力計II<ハイブリッドコントローラ+データ変換器F0282>と組合わせると、発電情報表示システムを構築できます。

システム例
電力表示システム例


電源や測定器を動作試験、実験、研究にお役立てください。
