ソーラーパワーシステム

ソーラーチャージ&パワーコントローラ



太陽光発電コントローラ

ソーラーチャージ&パワーコントローラ
Model No.F0144B

■特徴

  • 太陽光発電用バッテリー充放電コントローラ
  • 太陽光の発電量低下で夜間を自動検知。EEスイッチやタイマーを用意せずに街路灯を構成できます
  • 温度センサー、人体検知センサーなど外部センサーと連動した防犯用警告あるいは自動照明が可能(オプション対応)
  • 過充電、過放電、ソーラーパネルへの逆流防止、雷サージなど安全保護回路内蔵

■用途

  • 山小屋あるいはアウトドア関連での商用電源の代用あるいは補助電力用
  • 一般家庭での常夜灯、庭園灯、侵入防止、非常時電力用
  • 公園、公共施設での保安照明、歩道案内照明、トイレ臭気ファン用
  • 園芸施設内での育苗温度、照明など環境コントロール用
  • 災害誘導用道路、案内板、施設の照明用
  • 郊外駅や学校など通勤、通学道路の保安照明用
  • 雨量、風向、風速、温度など無人観測機器の電力用
  • アマチュア無線機、ラジコンバッテリー充電用

■定格仕様

  • 最大入出力電流   20A
  • システム電圧    12/24V(出荷時に設定)
  • 適用ソーラー電圧
              12V系:13.8〜22V
              24V系:27.6〜44V
  • 適合バッテリー   鉛シール蓄電池
  • 日没後の出力時間を変更可能(1〜15時間、連続運転)
  • 動作モニタ表示
  • 外部センサーと連動制御可能
  • 過電流、過放電、逆流防止、雷サージ対策
  • W87・H145・D42.5

PDF版カタログ

F0144B

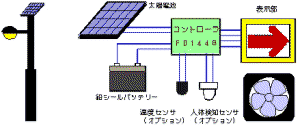

システム例
システム例

複数枚の太陽電池とコントローラを組み合わせたパラレル運転に対応しています。
複数台のF0144BまたはハイブリッドコントローラF0345とF0144B、F0416とF0144B、F0410とF0144Bを組合わせると、より大きな電力でのバッテリーチャージが可能です。

パラレル運転例


電源、測定器と組合せ、動作試験、実験にお役立てください。
