販売価格 ［本体］　￥3,800＋税

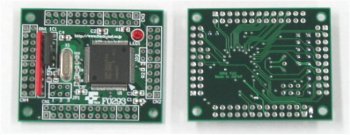

小型のＨ８マイコンボードです。４層基板。ＣＰＵと水晶、リセット回路を搭載したシンプルな構成です。

ロボット製作に
５０×４０ｍｍの小型サイズですので、ロボット製作に向いています。

産業用用途に
バージョンアップしたいけどＲＯＭが手に入らない、ＣＰＵが手に入らない、、、
そうなるときに備えて、ＣＰＵごとの交換で対応できるようにシステム設計してはいかがでしょうか。

搭載ＣＰＵ：下記のいずれかを指定可能です。
　・Ｈ８／３０４８Ｆ－ＯＮＥ　　（Model No.F0293/48FONE）
　・Ｈ８／３０５２Ｆ　　（Model No.F0293/52F）＜受注生産＞
　・Ｈ８／３０６９Ｆ　　（Model No.F0293/69F）＜受注生産＞
クロック25MHz（水晶振動子25MHz）です。

※CPUメーカーにて新規採用非推奨品とされたマイコンのため、お取り扱いできない場合があります。ご注文前にお問い合わせください。

F0293はＨ８マイコンを100milピッチスルーホールに変換した基板です

［拡大］

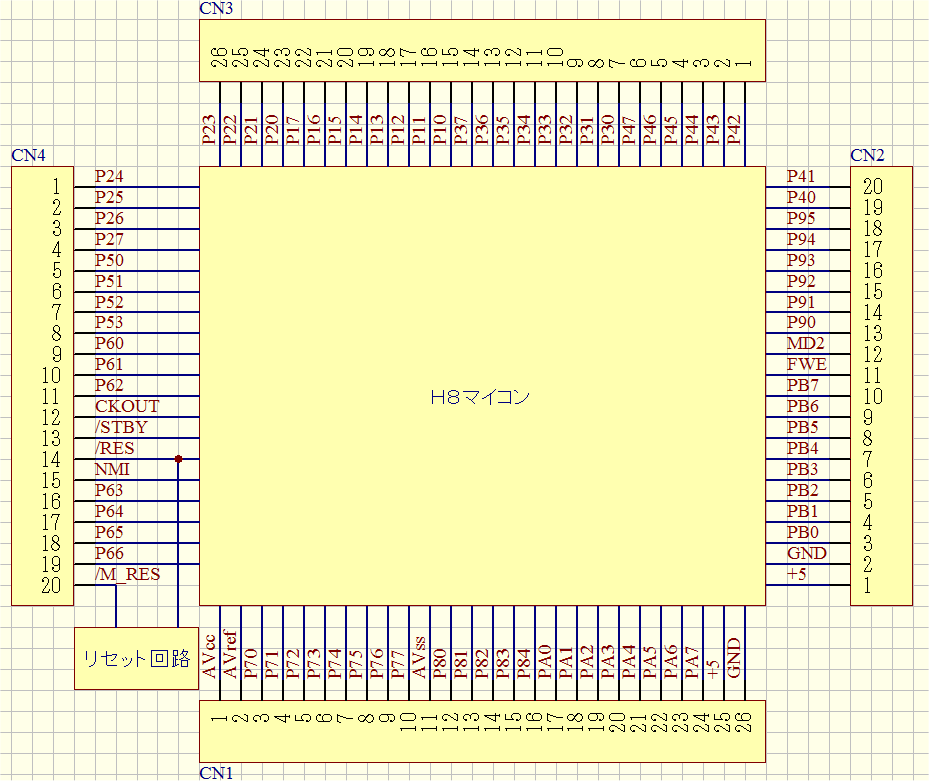

ピン配置表(PDF)

注意事項：
標準では、基板重ね用のヘッダピン、モード設定用ジャンパピンは別売りです。

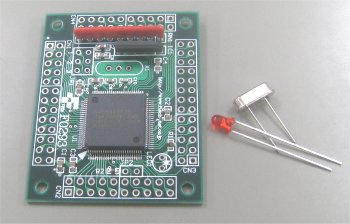

水晶振動子（25MHz）とＬＥＤは半田付けせずに添付しています。お手持ちの部品に変更することも可能です。
数量がまとまる場合は全パーツ実装済み、ヘッダピン付の状態での製作も可能です。
　

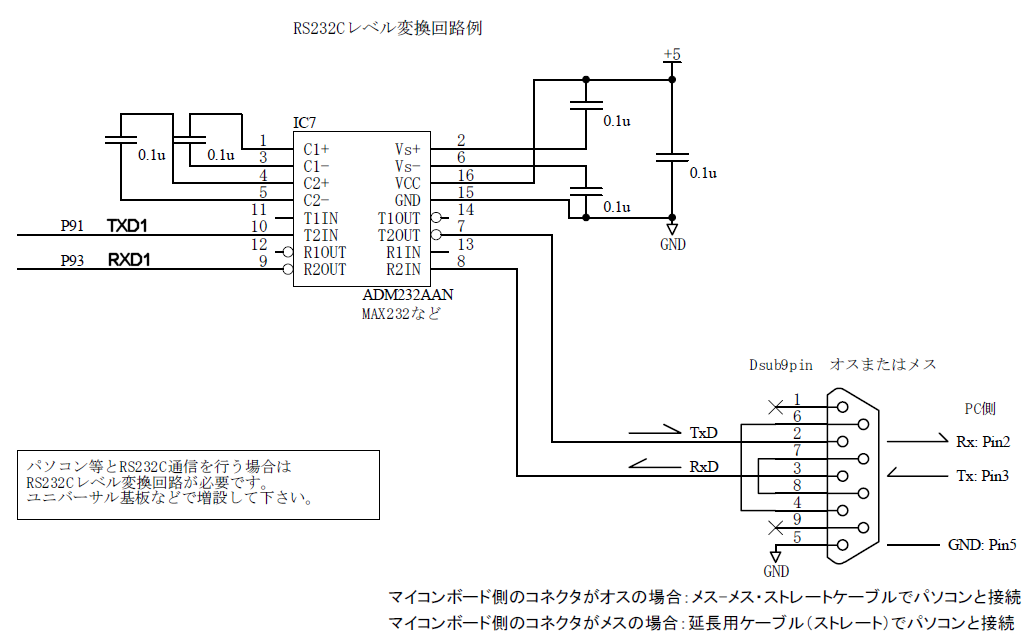

RS232Cレベル変換回路はマイコンボードの低消費電力化のため非搭載です。レベル変換が必要な場合は外部基板に製作してください。

［拡大］

フラッシュ書込みアプリケーション（無償評価版Flash Development Toolkit）がルネサステクノロジーのＷＥＢサイトでダウンロードできます。
