データ表示器

シリアル通信方式によるデジタルデータ表示器。マイコン、PLC、パソコンなどからシリアル通信でデータを受信し、電光表示します。

7セグデータ表示器

Model No.F0399
大型LED7セグメント表示器。ダイナミック点灯の省エネタイプです。シリアル通信でデータを受信し、電光表示します。

■特徴

  • ダイナミック点灯大型7セグメント表示器
  • F0283のモデルチェンジ版
  • 電源電圧DC11~36Vのワイドレンジ
  • ハイブリッドコントローラやハイブリッド電力計IIやパソコンから送られるデータを7セグに表示
  • 表示内容はRS232Cシリアル通信で伝送(RS485はオプション)
  • エコ発電データ表示以外の用途にも対応。お客様のシステムに自在に組込可能
  • 1chのシルアルポートでもID機能で多数の表示器に個別のデータ表示が可能

■用途

  • エコ発電の発電電力、積算電力の表示
  • デジタル温度計
  • 待合室の待ち時間、待ち人数、工場等の生産数カウント表示

■仕様

7セグ表示器の背面に制御用マイコンとドライバ回路を搭載(スタック)しています。
基板背面
信号および電源接続にはネジ式端子台を採用しました。

パソコンやマイコン、シーケンサなどの一般的なRS232C機器(9600bps)と接続して利用可能です。キャラクタコードを送ると該当する数字や記号を表示します(約60種)。
通信指令で明るさを10段階に変更できます。
RS422/485対応も可能です(オプション)

通信プロトコルに関してはお問合せ下さい。

標準仕様
 LED色:
  赤
 文字高さ:
  40mm(3~6桁)
  57mm(3~4桁)
  76mm(3~4桁)
 電源電圧:
  DC11~36V(76mmはDC15~36V)
  (F0399基板に電源安定化回路を搭載しています)

  平均電流 約0.1A@12V
   (40mm文字8888表示時)
  平均電流 約0.2A@24V
   (76mm文字8888表示時)


特注対応例
 LED色(単色):赤、緑、橙、青
 文字高さ:
   26mm(1~6桁)、40mm(1~6桁)、
   57mm(1~6桁)、76mm(1~6桁)、
   98mm(1~6桁)、120mm(1~6桁)

 赤、緑は高輝度タイプLEDもあります。

※注
文字高の公称数値はメーカーにより異なります。
たとえば76mmは75mmや3インチ、98mmは96mmや3.8インチなどと表現されています。
また、標準品、特注品どちらの場合も、出荷時期によりLEDユニットの樹脂の色、文字高さ、発光部の幅などが多少異なる場合があります。
ご検討の表示器のサイズを確認されたい場合は、メール等でお問い合わせください。



 カタログ



F0399
基板単体
F0399-R40-6
40mm文字

F0399の取付け穴はF0283と同一です
F0283
6桁40mm文字(上)、4桁57mm文字(下)
※写真はF0283です

F0399-R75-4
4桁76mm文字

※実際の発光色は写真と異なって見える場合があります。
※直射日光下など非常に明るい場所では高輝度タイプでも表示が見えなくなります。
※雨に当たる場所では水濡れしないよう防水BOXに格納してください。

96mm文字高

※98mm、120mm文字は7セグユニットとドライブ基板は分離型です。

※基板形状(ハンダ付け済み)での販売を基本にしております。

F0399_57mm

お客様にてケースをご用意ください。

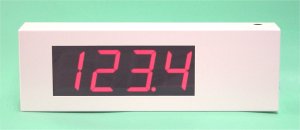

BOX加工例
F0283 57mm LED
57mm高LED

F0283 40mm LED
40mm高LED

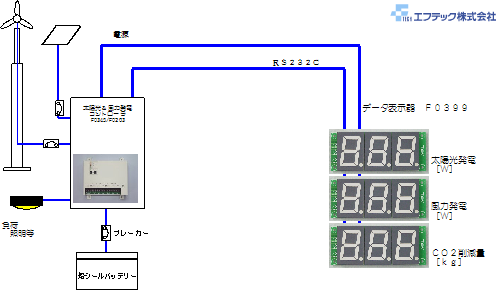

システム例3
システム例


レベルメーター

Model No.F0399-BAR

 16段階レベルメーター

ハイブリッドコントローラF0345等の電力表示用に、横6列のLEDを並べた16段階のレベルメーターです。

 ■仕様

 電源電圧:DC11~36V(電源安定化回路搭載)
 RS232Cデジタル通信方式
 LEDのエリア:約40x195mm

[特注対応 受注生産品]

レベルメーター
外観


電力表示器

Model No.F0399-WCK

 電力消費の目安に、省エネの啓蒙に

CT(電流センサ)とF0399を組み合わせた簡易電力計です。AC100Vまたは200Vの配電線にクランプ式のCTを取り付けるだけで消費電力(ワット)の測定が可能です。電圧と力率はあらかじめ設定した固定値で、CTで測定した電流から消費電力を演算して表示します。

 ■用途

  • 学校や事務所、家庭の消費電力表示
  • 電気製品の消費電力表示 などに

 ■仕様の一例

測定電力:0~5000W(50AのCT使用時。AC100V、力率1の場合)
CTは50A、100A、200Aなどに対応
電源:DC12V or DC24V(ACアダプタ)

※簡易電力計ですので目安計としてご使用ください。
※配電盤等の工事を伴う場合は資格者が設置してください。
※受注生産品です。文字サイズや測定範囲などの仕様は要相談。

[特注対応 受注生産品]

電力計
BOX加工例




7セグ風速データ表示器

Model No.F0352

■特徴

  • 風速データ表示用のLED表示器
  • ダイナミック点灯大型7セグメント表示器
  • 風向は8方位または16方位の表示が可能
  • データコンバータ「F0282」やハイブリッド電力計II「F0287」、パソコンから送られるデータを7セグに表示
  • 表示内容はRS232Cシリアル通信。
  • ID割当て機能でデェイジーチェーン接続による多数の表示器に個別のデータ表示が可能

■用途

  • エコ発電の風速表示
  • 待合室の待ち時間、待ち人数、工場等の生産数カウント表示 などに

■仕様

7セグ表示器の背面に制御用マイコンとドライバ回路を搭載しています。

F0282やF0287が測定した風向風速データを表示します。

文字高さ40mmまたは57mm2桁
標準LED色:赤 (緑、橙、青にも対応可能です。受注生産品)

電源電圧:DC12/24V(平均電流約0.1A)

[特注対応 受注生産品]

F0352
基板サイズ160×160mm
57mm 7セグ表示器



F0352
表示板イメージ


マトリクスデータ表示器

Model No.D0305

■特徴

  • 蛍光表示管を利用したデータ表示器
  • ハイブリッド電力計IIやパソコンから送られるデータを7セグに表示
  • RS232Cシルアル通信で発電データなどを表示
  • 文字や任意のイラストの表示も可能

■用途

  • 発電電力、積算電力の表示に
  • コマーシャル表示に

■仕様

有線通信タイプ:Model No.D0305-RS (通信ケーブル長標準15m以下)
無線通信タイプ:Model No.D0305-RC/RS (通信範囲見通し400m以下)

電源電圧:DC24V1A(ACアダプタ使用)

   カタログ

[特注対応 受注生産品]

マトリクスデータ表示器

7セグデータ表示器

Model No.F0283

モデルチェンジに伴い販売終了 後継機種F0399

■特徴

  • ハイブリッド電力計IIやパソコンから送られるデータを7セグに表示
  • ダイナミック点灯大型7セグメント表示器
  • 表示内容はRS232Cシリアル通信。エコ発電データ表示以外の用途にも対応。お客様のシステムに自在に組込可能
  • 1chのシルアルポートでもID機能で多数の表示器に個別のデータ表示が可能

■用途

  • エコ発電の発電電力、積算電力の表示
  • 待合室の待ち時間、待ち人数、工場等の生産数カウント表示

■仕様

パソコンやマイコン、シーケンサなどの一般的なRS232C機器(9600bps)と接続して利用可能です。

基板単体
F0283
6桁40mm文字(上)、4桁57mm文字(下)

F0283
3桁40mm文字



データ表示器はハイブリッド電力計II<ハイブリッドコントローラ+データ変換器F0282>と組合わせると、発電情報表示システムを構築できます。

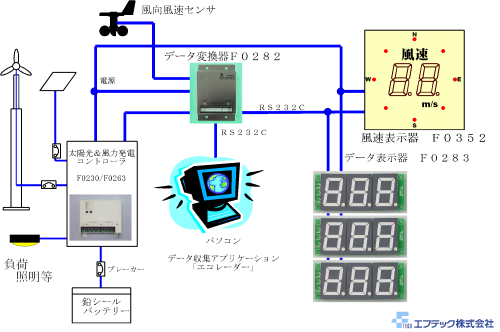

システム例
電力表示システム例


電源、測定器と組合せ動作試験、実験にお役立てください。
PW8-3AQP


 エコ発電コントローラーのページ
