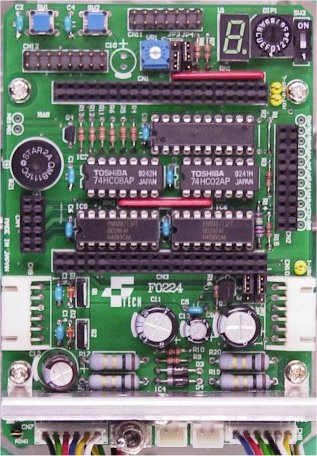

ステッピングモータ駆動回路搭載ロボットＩ／Ｏ基板
ＣＰＵボードはコネクタ着脱式
オリジナルボードなどの追加も可能

ロボットはテクノロジーの“凝縮素材”！

エレクトロニクス・メカトロニクス・ビジョン・
人工知能・情報通信＆協調動作の学習 etc...

　コネクタ配置・基板寸法図

■　特　徴

サッカーロボＦ０２２４で使用しているステッピングモータ駆動回路搭載Ｉ／Ｏ基板

２相ステッピングモータ用定電流駆動ＩＣ「ＳＬＡ７０３２Ｍ」、励磁パターン生成ＩＣ「ＰＭＭ８７１３」を２組搭載。２相、１相、１−２相励磁が可能
汎用プッシュスイッチ２ｃｈ、１６進ロータリースイッチ、７セグＬＥＤ、シリアルインタフェース用コネクタ、サウンダ（スピーカー）、オープンドレインのＦＥＴスイッチを２ｃｈ搭載。ＡＤポート、汎用ポート、ＬＣＤユニット接続用端子も装備しており、様々な拡張が可能

■　各種研究や技術開発のプラットホームにお役立て下さい

　　　サッカーロボット、トレースロボット、マイクロマウスなどロボット駆動用
　　　マイコン・メカトロニクス学習用教材
　　　Ｘ−Ｙステージなど２軸モータ制御

■　発売価格（税込）

　　　　１台　￥39,900.-

Ｈ８マイコンボード「Ｆ０１６５ａ」は別売です。
ＡＫＩ−Ｈ８マイコンボードを搭載することも可能です。
