ソーラーパワーシステム

イルミネーションコントローラ



太陽電池用コントローラ

多機能イルミネーションコントローラ
Model No.F0185

【保守扱品です。新規販売は終了しました】

OEM向けの製品です。

■特徴

  • 太陽電池によるバッテリーチャージャー機能を有するイルミネーションコントローラ
  • 8ブロック4段、32点の出力回路
  • 単純な夜間照明から案内板、看板、店舗、アーケード用のイルミネーション照明が可能
  • オプションで温度計測やセキュリティ用の外部センサー制御にも対応
  • パソコンと連動させて遠隔地へのデータ表示あるいはデータ収録用のコントローラとしても利用可能
  • センサーなど外部制御信号による同期運転可能(オプション)
  • バッテリーの過充電、過放電、逆流防止など安全保護回路内蔵

■用途

  • 公園、公共施設などでの保安照明、案内表示板照明
  • 道路交通用標識照明、交差点、急カーブ、凍結、落石など警告標識用
  • 温度、電力、風力、風速など計測データ表示用やデータ変化に対応した各種警告用
  • 商用電源の届かない遠隔地での無人設備機器用

■定格仕様

  • 適合バッテリー   12V鉛シール蓄電池
  • 適合ソーラー     12V系/24W(最大)
  • チャージ電流     2A最大
  • アナログ入力回路  2CH(サーミスタ、cdsなど)
  • 出力回路    8ブロック×4段(32CH)(オープンコレクタ)
  • 出力電流    1A/CH (2A/各CH同時ON時最大)
  • 外部制御入力  1CH(負論理)
  • 通信ポート   RS−232CまたはRS−485
  • 基板サイズ   138×110mm
表示器

多機能イルミネーションコントローラ用表示器
Model No.F0187

【保守扱品】

■特徴

  • ダイナミック点灯用大型7セグメント表示器
  • 関連製品のハイブリッド電力計「F0177」やソーラーコントーローラ「F0185」のデータ(電圧、電流、電力、温度、風速)表示器
  • ダイナミック点灯出力方式に対応
  • 赤色高輝度7セグメント、文字高さ40mmの高視認性

■定格仕様

  • 輝度      800cd/m2(TYP)
  • 桁数       1〜4桁
  • 基板サイズ   W180×H53mm
F0187



OEM向けの製品です。
お客様のご要望に合わせてプログラム作成いたします。細かな仕様に関してはご発注時にご相談ください。

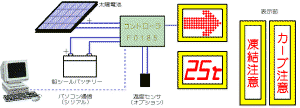

 システム例
システム例


電源や測定器を動作試験、実験、研究にお役立てください。
